分类：超声波反射传感器；型号：30G85
主要特征
>M30安装螺纹套管
>检测较远距离
基本特征
>1个npn或者pnp开关量输出
>模拟电压输出0-5/10V或者模拟电流输出4-20mA
>数字量TTL输出
>可通过串口升级更改输出
>通过学习线实现检测距离设置>温度补偿
| 产品型号 |
|
JLUB2000-30GM85-E4-V1 |
|
JLUB2000-30GM85-E5-V1 |
|
JLUB2000-30GM85-E8-V1 |
|
JLUB2000-30GM85-E9-V1 |
|
JLUB2000-30GM85-I-V1 |
|
JLUB2000-30GM85-U5-V1 |
|
JLUB2000-30GM85-U10-V1 |
|
JLUB2000-30GM85-TTL-V1 |
设置检测范围
出厂设置：默认窗口模式，常开，A1=60mm；A2=1000mm
A1: 目标距离从近及远，经过A1点，开关由断开到闭合
A2: 目标距离从近及远，经过A2点，开关由闭合到断开
工作模式: A1、A2可单独学习，通过设置A1点和A2点位置，可选择工作模式，工作模式共以下5种：
安 装
由于超声波传感器具有方向性，所以需要注意安装位置。建议安装位置和被测物垂直以获得更好的相对精度.
485协议说明
产品工作波特率：115200
停止位：1
数据位：8
奇偶校验：无
1、命令格式
|
帧头 |
ID |
命令 |
数据低字节 |
数据高字节 |
和校验（前5字节和取低字节） |
|
0XA5 |
0X** |
0X** |
0X** |
0X** |
0X** |
2、具体命令说明
1） 写传感器ID号
例：写入A5 01 01 02 00 A9，传感器回传数据：A5 02 01 00 00 A8
2） 写入A1值（A1值小于600或大于1000，A1将不起作用，开关量进入单点常开模式）
例：写A1值800（8cm）：A5 01 02 20 03 CB，
传感器回传数据： A5 01 02 20 03 CB
3） 写入A2值（A2值小于600或大于1000，A2将不起作用，开关量进入单点常闭模式）
例：写A2值10000（100cm）：A5 01 03 10 27 E0，
传感器回传数据：A5 01 03 10 27 E0
使用外部温度补偿，写入外部温度值：
例：写入温度18℃，18*100=1800转换成十六进制数：A5 01 04 08 07 B9，
传感器回传数据：A5 01 04 08 07 B9
使用内部温度补偿，写入内部温度：
例：写入内部温度值0℃：A5 01 05 00 00 AB，
传感器回传数据：A5 01 05 00 00 AB
6） 读传感器当前测量数据
例：写入A5 01 06 00 00 AC，
传感器回传数据如下表
| 帧头 |
ID |
距离 |
飞行时间（uS） |
温度值（0.1℃） |
A1值 |
A2值 |
信号强度值 |
和校验（前14字节和取低字节） |
帧尾 |
|
FF |
01 |
XX XX |
XX XX |
XX XX |
XX XX |
XX XX |
XX XX |
XX |
FE |
7) 读当前传感器ID
例：写入A5 01 F0 00 00 96，传感器回传数据：A5 01 F0 00 00 96(写入ID号可以是0~32，传回数据中ID为当前传感器ID,读ID时485网络中只能有一支传感器)。
|
检测范围 |
180~2000mm |
|
调节范围 |
180~2000mm |
|
盲区 |
0~180mm |
|
分辨率 |
1mm |
|
重复精度 |
满量程值的0.15% |
|
绝对精度 |
1%（内置温度补偿） |
|
开关频率 |
10HZ |
|
开关迟滞 |
2mm |
|
响应时间 |
100ms |
|
工作电压 |
15~30VDC，10%Vpp |
|
保护电路 |
防反接保护、瞬时过压保护 |
|
空载电流 |
≤25mA |
|
额定工作电流 |
≤200mA，短路保护/过载保护 |
|
LED黄灯 |
正常工作模式下，开关状态 |
|
LED红灯 |
学习状态下未检测到目标, 常亮 |
|
LED蓝灯 |
学习状态下检测到目标，闪烁 |
|
LED绿灯 |
电源指示灯，常亮 |
特 性
工作温度 -25℃~+70℃（253~343K）
储藏温度 -40℃~+85℃(233~358K)
电磁兼容 GB/T17626.2-2006
GB/T17626.4-2008
防护等级 IP65
连接方式 M12连接器，4针
外壳材料 铜镀镍
可串口升级更改输出类型
响应特性曲线
输出方式
电气连接

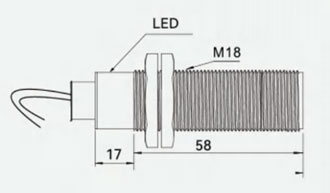

外观尺寸
